楔形窗口
Crystock可以提供多種材料的楔形窗口片，包括BK7、熔融石英、CaF2等，并可以根據要求定制所需尺寸。我們也提供多種標準尺寸的產品，并可以根據使用情況鍍不同波長的增透膜。
材料選擇：BK7材料，適用于可見到近紅外波段，價格較低，性能穩定。
熔融石英材料，適用于深紫外到近紅外波段，熱膨脹系數比較低，可用在紫外或者大功率應用場合。
CaF2材料，適用于身在外到中紅外波段，可以在0.13um~10um范圍內有很好的透過率。
鍍膜選擇：材料未鍍膜前的單面反射率一般在4%左右，鍍膜后單面反射率大約為0.25%。
|
標準規格
|
BK7楔形窗口
|
熔融石英楔形窗口
|
CaF2楔形窗口
|
|
使用波段
|
350-2000nm
|
185-2100nm
|
180-8000nm
|
|
尺寸公差
|
+0.0，-0.1mm
|
+0.0，-0.1mm
|
+0.0，-0.2mm
|
|
厚度公差
|
+/-0.1mm
|
+/-0.1mm
|
+/-0.1mm
|
|
有效口徑
|
>85%
|
>85%
|
>85%
|
|
光潔度
|
60/40（Standard）
20/10（High Precision）
|
60/40（Standard）
20/10（High Precision）
|
60/40（Standard）
|
|
波前畸變
|
λ/ 4(Standard)
λ/10（High Precision）per 25mm@633nm
|
λ/ 4(Standard)
λ/10（High Precision）per 25mm@633nm
|
λ@633nm
|
|
倒角
|
<0.25mm*45°
|
<0.25mm*45°
|
|
|
鍍膜
|
根據客戶要求定制
|
||
BK7楔形窗口標準品：
|
型號
|
尺寸
|
厚度
|

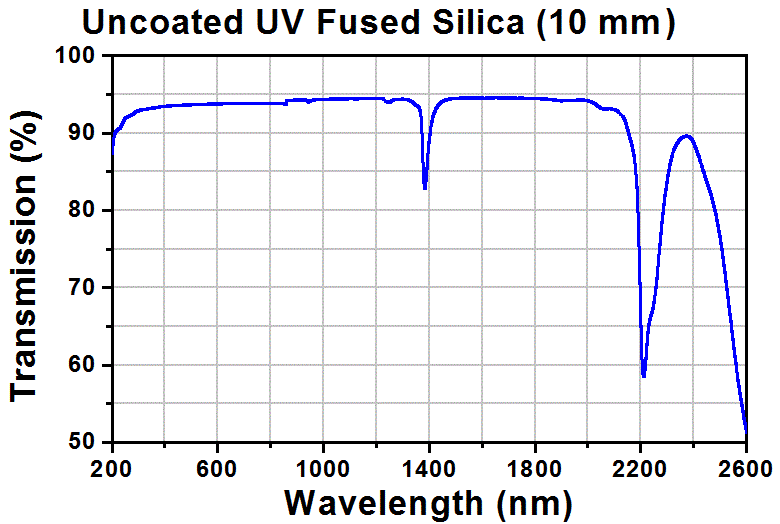

未鍍膜基片曲線
|
|
12.7
|
3.0
|
 |
|
|
WINE110-T3
|
25.4
|
3.0
|
|
|
WINE105-T6
|
12.7
|
6.0
|
|
|
WINE110-T6
|
25.4
|
6.0
|
JGS1楔形窗口標準品：
|
型號
|
尺寸
|
厚度
|
未鍍膜基片曲線
|
|
WINE205-T3
|
12.7
|
3.0
|
 |
|
WINE210-T3
|
25.4
|
3.0
|
|
|
WINE205-T6
|
12.7
|
6.0
|
|
|
WINE210-T6
|
25.4
|
6.0
|
CaF2楔形窗口標準品：
|
型號
|
尺寸
|
厚度
|
未鍍膜基片曲線
|
|
WINE305-T3
|
12.7
|
3.0
|
 |
|
WINE310-T3
|
25.4
|
3.0
|
