角錐棱鏡（后向反射鏡）
角錐棱鏡也叫后向反射鏡，是有BK7或者UV Fused Silica制作的上面題棱鏡。Crystock可以提供多種尺寸的角錐棱鏡定制，入射端面可以根據要求鍍AR膜，反射面可以鍍金屬膜。
角錐棱鏡優點：棱鏡對入射光的入射角不敏感，在一定范圍的入射角內入射，出射光或者圖像都將被180°反射，是一種理想的反射光學元件。
角錐棱鏡缺點：入射光和出射光不會重疊，兩者會錯位一個距離。反射光通過角錐棱鏡后，其偏振狀態將發生改變。
備注：我們可以提供角錐棱鏡的封裝外殼，詳情可以咨詢銷售。
加工指標
|
BK7角錐棱鏡
|
|
|
使用波段
|
350-2000nm
|
|
尺寸公差
|
+/-0.15mm
|
|
角度公差
|
+/-1 arc sec
|
|
有效口徑
|
>85%
|
|
光潔度
|
40/20
|
|
面型
|
λ/ 10
|
|
倒角
|
<0.25mm*45°
|
|
鍍膜
|
根據客戶要求定制
|

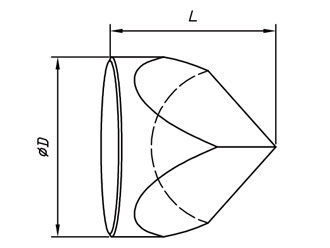

角錐棱鏡標準品
|
D
|
L
|
材料
|
|
|
10.0
|
9.0
|
BK7
|
|
|
RAP110
|
25.4
|
22
|
BK7
|
